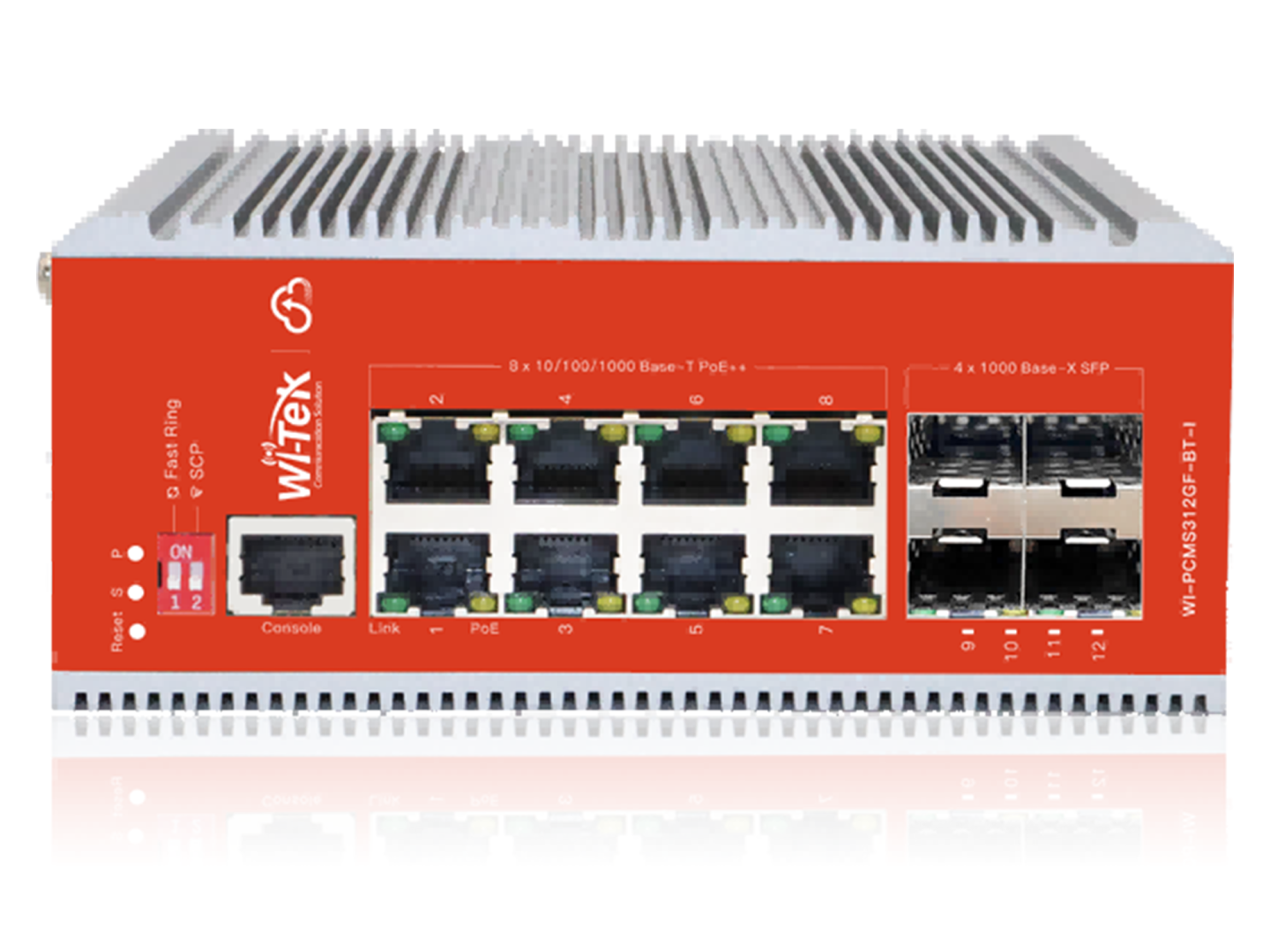

Wi-Tek WI-PCMS312GF-BT-I v2

Ключевые особенности

• Расширенные функции управления L2+.
• Поддержка стандарта PoE IEEE802.3at/af/bt (до 90 Вт на порт) на всех 8 портах. Это позволяет подключать PoE-устройства с большой мощностью энергопотребления, такие как PTZ IP-камеры, точки доступа Wi-Fi, IP-громкоговорители, домофоны, вызывные панели и другие совместимые PoE-устройства.
• Наличие 4 Uplink-портов SFP позволяет подключаться к оптической сети с различной топологией (кольцо/дерево/смешанного типа).

Все промышленные коммутаторы серии PCMS имеют конкурентные преимущества:

• надежный металлический корпус малого размера, соответствующий промышленным стандартам: защита IP30, температурный диапазон -40~75 °С, возможность монтажа на DIN-рейку/стену /
• резервирование питания с возможностью подключить до 2 независимых источников питания DС 48-57 В /
• функции управления L2+ (QoS, VLAN, IGMP Snooping, DHCP Snooping, DHCP Server, Static Routing, ERPS, STP/RSTP/MSTP, Link Aggregation, ACL, Storm Control) /
• возможность настройки как через WEB, CLI, SNMP, Telnet, так и через бесплатный облачный сервис Wi-Tek Cloud 2.0.

Интерфейсы

• 8 x RJ45 100/1000 Мбит/с (Downlink Ports)
• 4 x SFP-слота 1000 Мбит/с (Uplink Ports)
• 1 x консольный порт

PoE

• Порты 1-8: стандарт IEEE802.3af/at/bt до 90 Вт на порт
• Общий бюджет PoE: до 460 Вт
• Расположение контактов: 1/2(-), 3/6(+), 4/5(+), 7/8(-)

Сетевые характеристики

• Стандарты и протоколы Ethernet: IEEE 802.3, IEEE 802.3ab, IEEE 802.3x, IEEE802.1q, IEEE 802.1d, IEEE 802.3ad, IEEE 802.3at, IEEE 802.3u, IEEE 802.3z, IEEE 802.1x, IEEE 802.1p, IEEE 802.1w, IEEE 802.3af, IEEE 802.3bt
• Поддержка протоколов IPv4/IPv6, IPv6 Dual Stack
• Пропускная способность коммутации: 24 Гбит/с
• Скорость обработки пакетов: 17,86 млн пакетов/с
• Буфер памяти пакетов: 4,1 Мбит
• Таблица MAC-адресов: до 8K
• Поддержка Jumbo-фреймов: до 10 кБ
• Поддержка протоколов:
  • 802.3ah Ethernet Link OAM /
  • 802.1ab LLDP/LLDP-MED /
  • 802.3x Flow Control /
  • ONVIF (ONVIF Detection, ONVIF Server (NLM)).
• VLAN:
  • на основе MAC-адресов /
  • на основе протоколов /
  • тегирование 802.1Q /
  • идентификация производителей устройств (OUI) /
  • GVRP (GARP VLAN Registration Protocol) /
  • VLAN для голосового трафика (Voice VLAN) /
  • поддержка QinQ (802.1ad) и настройка QinQ на основе порта /
  • протокол 802.1v VLAN /
  • Surveillance-VLAN для систем видеонаблюдения /
  • приватный VLAN /
  • поддержка до 4096 VLAN-групп.
• DHCP:
  • DHCP-сервер /
  • DHCP Relay /
  • DHCP-клиент /
  • DHCP Snooping (включая DHCPv6 Snooping).
• ARP:
  • статические записи ARP /
  • Gratuitous ARP /
  • Dynamic ARP Inspection /
  • до 8190 записей.

Маршрутизация и коммутация

• IP-интерфейсы:
  • IPv4: до 32 /
  • IPv6: до 32.
• Маршрутизация:
  • статическая маршрутизация: до 512 маршрутов.
• Агрегация каналов:
  • поддержка агрегации каналов (статические каналы, 802.3ad LACP) /
  • до 8 групп агрегации /
  • до 8 портов в группе.
• Контроль потока:
  • 802.3x Flow Control /
  • предотвращение блокировки Head-of-Line (HOL).
• Зеркалирование:
  • зеркалирование портов /
  • CPU Mirroring /
  • один-к-одному /
  • многие-к-одному /
  • Tx/Rx/Both.
• Мультикаст (L2):
  • поддержка IPv4/IPv6 IGMP/MLD Snooping (v1/v2/v3) /
  • MVR (Multicast VLAN Registration) /
  • управление и фильтрация мультикаст-трафика.
• Протоколы соседства (IPv6 Neighbor Discovery — ND)
• Межсетевые сообщения:
  • ICMP для IPv4 /
  • ICMP для IPv6 (ICMPv6).
• Поддержка MTU
• Поддержка протоколов TCP/UDP

Приоритизация трафика и QoS

• 8 приоритетных очередей
• Управление трафиком:
  • маркировка трафика 802.1p CoS/DSCP /
  • классификация и перемаркировка трафика.
• Планирование очередей:
  • строгий приоритет (SP) /
  • улучшенный циклический перебор (WRR) /
  • гибридный режим SP + WRR.
• Управление пропускной способностью:
  • ограничение скорости на основе порта/потока.
• Политики QoS на основе VLAN:
  • настройка политики /
  • настройка классификации /
  • настройка карты политики /
  • маркировка политики /
  • пропускная способность политики /
  • VLAN-политики.

Управление и мониторинг

• Управление:
  • веб-интерфейс (HTTP/HTTPS с поддержкой SSLv3/TLS 1.2) /
  • CLI (консольный порт, Telnet/SSHv1/SSHv2) /
  • поддержка удаленного управления и облачного управления (включая настройку VLAN и управление портами) /
  • отображение топологии сети /
  • варианты конфигурации Batch Configuration и Unified Configuration.
• Управление и обмен данными между устройствами:
  • LLDP /
  • SNMPv1/v2c/v3 /
  • Trap/Inform-уведомления /
  • ONVIF (ONVIF Detection, ONVIF Server (NLM)) /
  • DDMI (Digital Diagnostic Monitoring Interface).
• Мониторинг:
  • интеллектуальный мониторинг сети /
  • мониторинг CPU и памяти /
  • RMON (группы 1, 2, 3, 9).
• Аутентификация:
  • на основе порта /
  • на основе MAC-адреса /
  • 802.1X /
  • поддержка RADIUS и AAA (включая TACACS+) /
  • сброс пароля.
• Дополнительные инструменты:
  • пинг /
  • трассировка /
  • DHCP-клиент/BOOTP /
  • синхронизация времени по SNTP (Simple Network Time Protocol) /
  • логирование системных процессов /
  • диагностика состояния сетевых кабелей.
